Надійність електропостачання промислового об’єкта формується ще на етапі проєктування, коли визначають схему живлення, резерв потужності, захист і розподіл навантажень. Виготовлення електрощитового обладнання також має враховувати параметри конкретної мережі, умови експлуатації та вимоги до безперервності виробничих процесів.
Для промислового підприємства перебої з електроенергією можуть означати зупинку технологічної лінії, втрату налаштувань обладнання, порушення температурного режиму або тривалий повторний запуск виробництва. Тому проєкт електропостачання повинен враховувати не лише загальну потужність споживачів, а й характер їхньої роботи, допустиму тривалість перерв у живленні та наслідки можливих аварій.
З чого починається проєктування електропостачання
Перший етап — збір вихідних даних про об’єкт. Проєктувальнику потрібно знати призначення будівель, перелік основного обладнання, його потужність, режим роботи та можливі плани розширення підприємства.
Особливо важливий графік навантаження. Він показує, як змінюється споживання електроенергії протягом доби. Два підприємства з однаковою встановленою потужністю можуть мати зовсім різні вимоги до електропостачання, якщо на одному обладнання працює одночасно, а на іншому — почергово.
Під час розрахунків застосовують коефіцієнт одночасності — показник, який враховує, яка частина споживачів реально працюватиме в один момент. Це дозволяє уникнути як заниження, так і необґрунтованого завищення проєктної потужності.
Також оцінюють пускові струми. Електродвигуни, компресори, насоси та інше обладнання під час запуску можуть короткочасно споживати значно більший струм, ніж у штатному режимі. Якщо це не врахувати, можливі просідання напруги та спрацювання захисту.
Категорія надійності та схема живлення
Одне з ключових рішень — визначення вимог до безперервності електропостачання. На підприємстві можуть бути як звичайні споживачі, короткочасне відключення яких не створює серйозних наслідків, так і критичне обладнання.
До критичних часто належать системи пожежної безпеки, аварійне освітлення, серверне обладнання, автоматика, вентиляція окремих технологічних зон, насоси або виробничі установки, які не можна різко зупиняти.
Для таких споживачів передбачають резервне живлення. Воно може реалізовуватися за допомогою другого незалежного вводу, генератора, джерела безперебійного живлення або систем накопичення енергії.
АВР — автоматичне введення резерву — перемикає навантаження на резервне джерело при зникненні основного живлення. Правильно спроєктована система АВР скорочує час простою та зменшує залежність від ручного втручання персоналу.
Розподіл навантаження між трансформаторами
Для великих промислових об’єктів значну роль відіграє схема трансформаторної підстанції. Один потужний трансформатор може мати простішу структуру підключення, проте при його аварії підприємство ризикує втратити значну частину живлення.
Схема з двома трансформаторами дозволяє гнучкіше розподіляти навантаження та проводити частину технічного обслуговування без повного відключення об’єкта. При цьому потрібно перевірити, яку частину навантаження зможе прийняти один трансформатор у разі відключення другого.
Резерв потужності теж має бути обґрунтованим. Якщо трансформатори працюють постійно на межі можливостей, залишається мало простору для підключення нового обладнання. Надмірне завищення потужності збільшує витрати на обладнання та може погіршувати ефективність його роботи при малих навантаженнях.

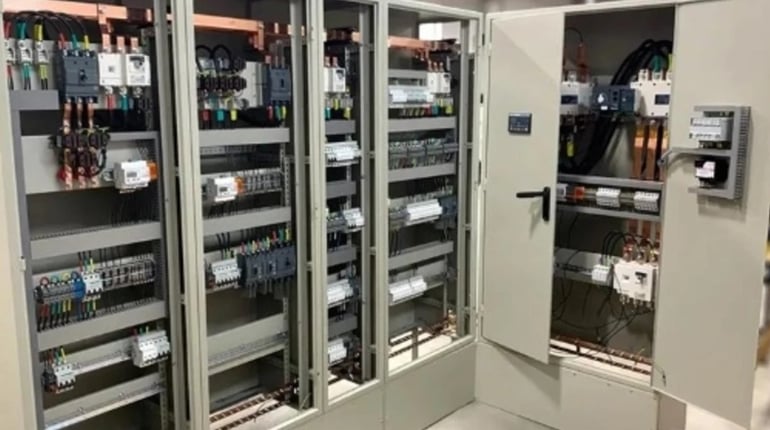

Електрощитове обладнання і його роль у надійності
Розподільчі щити забезпечують розподіл електроенергії між цехами, технологічними зонами та окремими групами споживачів. Від їхньої конфігурації залежить, наскільки стабільно працюватиме внутрішня мережа підприємства та як швидко можна буде локалізувати несправність.
Під час проєктування електрощитового обладнання потрібно врахувати:
- номінальні струми шин — вони мають відповідати фактичному навантаженню та передбаченому резерву;
- типи автоматичних вимикачів — захисні пристрої підбирають відповідно до характеристик окремих ліній і споживачів;
- кількість секцій — поділ щита на окремі секції допомагає розмежувати різні групи навантаження;
- резервні комірки — вільні місця спрощують підключення нового обладнання без повної заміни щита;
- захист від перенапруг — він зменшує ризик пошкодження електроніки та автоматики під час імпульсних стрибків напруги;
- можливість локального відключення — несправність на одній ділянці не повинна призводити до знеструмлення всього підприємства;
- доступність для обслуговування — компоненти потрібно розміщувати так, щоб їх можна було безпечно перевіряти, замінювати та налаштовувати.
Окремо варто передбачити можливість розширення. Якщо щит заповнений повністю вже на момент запуску, підключення нової виробничої лінії або додаткового обладнання надалі може вимагати його суттєвої перебудови. Наявність резервних модулів і запасу за навантаженням робить подальшу модернізацію простішою.
Селективність захисту
Надійність мережі значною мірою залежить від того, як налаштована захисна автоматика. Селективність означає, що при короткому замиканні або перевантаженні повинен вимикатися найближчий до аварії захисний апарат.
Наприклад, несправність одного верстата не повинна спричиняти відключення головного автомата всього цеху. Для цього характеристики автоматичних вимикачів та інших захисних пристроїв узгоджують між собою.
Проєктувальник аналізує струми короткого замикання — струми, які можуть виникнути при аварійному з’єднанні провідників. Від цього залежить вибір комутаційних апаратів, їхня відключаюча здатність та налаштування захисту.
Недостатня відключаюча здатність автомата створює ризик пошкодження самого пристрою під час аварії, тому цей параметр не можна визначати лише за номінальним струмом навантаження.
Заземлення та захист від перенапруг
Система заземлення забезпечує безпечне відведення аварійних струмів і впливає на правильну роботу захисних пристроїв. Її параметри визначають відповідно до схеми мережі та характеристик об’єкта.
Також передбачають захист від імпульсних перенапруг — короткочасного різкого підвищення напруги, яке може бути спричинене грозовими явищами або комутаційними процесами.
Для сучасного виробництва це особливо актуально через велику кількість електронних систем: частотних перетворювачів, контролерів, датчиків, серверів та промислової автоматики. Таке обладнання може бути чутливим навіть до коротких стрибків напруги.
Захист будують поетапно: на вводі в об’єкт, у розподільчих щитах та безпосередньо біля окремих чутливих споживачів, якщо цього потребують умови експлуатації.
Компенсація реактивної потужності
На промислових підприємствах значну частину навантаження часто формують електродвигуни, трансформатори та інше індуктивне обладнання. Воно споживає реактивну потужність — складову електричної потужності, яка бере участь у створенні електромагнітних полів, але не виконує корисної механічної роботи.
Для її компенсації застосовують конденсаторні установки. Вони допомагають зменшити струми в мережі, втрати в кабелях і навантаження на трансформатори.
Потужність компенсаційної установки визначають розрахунком. Надмірна компенсація також небажана, тому сучасні системи можуть автоматично підключати або відключати окремі ступені конденсаторів залежно від поточного навантаження.
Моніторинг параметрів електромережі
Сучасний проєкт електропостачання варто доповнювати системою технічного обліку. Вона допомагає бачити фактичні навантаження окремих ділянок, напругу, струми, потужність та інші параметри.
Такі дані корисні не тільки після аварій. За ними можна визначати перевантажені лінії, аналізувати пікове споживання та помічати поступові зміни в роботі обладнання.
Якщо підприємство планує розширення, накопичена статистика дозволяє точніше оцінити доступний резерв потужності та зрозуміти, які елементи мережі потребуватимуть модернізації першими.
Чому варто закладати можливість розширення
Проєкт електропостачання зазвичай створюють із розрахунком на тривалу експлуатацію, тоді як потреби підприємства можуть змінитися вже через кілька років. Тому під час проєктування варто передбачити можливість подальшого збільшення навантаження без повної перебудови системи.
Резерв доцільно закладати у таких елементах:
- трансформаторна потужність — щоб у майбутньому можна було підключити додаткове виробниче обладнання або новий цех;
- кабельні лінії — переріз і пропускна здатність основних ліній мають враховувати можливе зростання навантаження;
- розподільчі щити — бажано залишати резервні місця для встановлення додаткових автоматів та підключення нових споживачів;
- системи автоматики та захисту — їхня конфігурація повинна дозволяти розширювати мережу без складної перебудови всієї схеми;
- кабельні траси та лотки — вільний простір спрощує прокладання нових ліній під час модернізації;
- система обліку та моніторингу — варто передбачити можливість підключення додаткових точок контролю.
Обсяг резерву визначають з урахуванням реальних планів розвитку підприємства. Якщо через кілька років очікується запуск нової лінії або розширення виробництва, це краще врахувати ще на етапі проєктування. Надмірне збільшення потужності без конкретної потреби, навпаки, може невиправдано підвищити вартість реалізації.
Перевірка проєкту перед реалізацією
До початку монтажу варто перевірити, чи враховує проєкт реальні режими роботи обладнання, резервне живлення та можливі технологічні зупинки. Для критичних ділянок окремо оцінюють роботу автоматики, час перемикання на резерв і можливість обслуговування без повного знеструмлення. Після монтажу виконавча документація та однолінійні схеми мають відповідати фактично реалізованій системі.
Надійність електропостачання промислового об’єкта залежить від сукупності технічних рішень: правильного розрахунку навантажень, резервування, підбору трансформаторів і кабелів, селективного захисту, якісного розподільчого обладнання та можливості контролю параметрів мережі. Проєктування з урахуванням реальних виробничих процесів і перспектив розвитку допомагає уникнути перевантажень, непередбачених відключень та складних реконструкцій у майбутньому. Про підходи до проєктування й реалізації електротехнічних систем для підприємств можна прочитати детальніше у тематичних матеріалах компанії.
